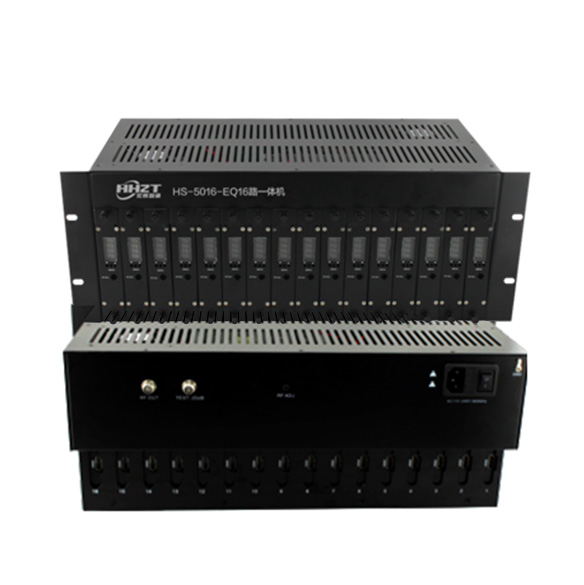

一體化捷變式數字調制器HS-5016-EQ
HS-5016-EQ一體化捷變式數字調制器是一產品款專為有線數字電視前端、衛星數字電視、地面數字電視、圖像監控、遠程教學、酒店等領域的數字閉路電視前端系統而設計的產品。集成了16個頻道的編碼調制模塊、16路混合器、前置放大器等功能，用戶無需太多的專業知識就能正常使用。解決了模擬調制器的雪花、條紋干擾、圖像不清晰、安裝調試?yán)щy的問題。是真正傳統模擬調制器的完美升級版
概述：
HS-5016-EQ一體化捷變式數字調制器是一產品款專為有線數字電視前端、衛星數字電視、地面數字電視、圖像監控、遠程教學、酒店等領域的數字閉路電視前端系統而設計的產品。集成了16個頻道的編碼調制模塊、16路混合器、前置放大器等功能，用戶無需太多的專業知識就能正常使用。解決了模擬調制器的雪花、條紋干擾、圖像不清晰、安裝調試?yán)щy的問題。是真正傳統模擬調制器的完美升級版
主要特性：
采用標準19英寸4U設計, 16路一體化機架；
可裝16臺數字編碼調制器模組（DVB-T/DVB-C）；
采用高質量開關電源，寬輸入電壓（AC110V~240V），高可靠性，低紋波干擾；
內置16路混合器、0~20dB電調衰減器及模塊放大器，減少客戶成本及安裝調試難度；
采用便攜式撥插設計，方便安裝及更換模組；
捷變頻設計，頻率范圍內可任意設置；
無需復雜系統設置，只需調節頻率至所需頻率即可，簡化系統調試難度；
技術指標：
1、機架射頻技術參數:
| 帶寬 | 45~870MHZ |
| 輸出電平 | ≥100dBμV |
| 測試口 | -20dB |
| 輸出反射 | ≥12dB |
| 鄰頻隔離度 | ≥30dB |
| 衰減 | 0~20dB連續可調 |
| 電源、功耗 | AC110V-240V 最大84W |
2、物理參數：
| 尺寸 | 483x194.5x176mm |
| 工作溫度、濕度 | -10℃-45℃、40%-70% |
| 儲存溫度、濕度 | -40℃-70℃、40%-95% |
| 重量 | Kg 最大重量 |
3、DVB-T調制模組參數：
| DVB-T | 視頻（高清） | 編碼標準 | H.264 |
| 輸入接口 | HDMI1.4 | ||
| 分辨率 | 最高支持1920*1080_30P | ||
| 比特率 | 0.5-19.5Mbps | ||
| 音頻（高清） | 編碼標準 | MPEG1 Layer II | |
| 輸入接口 | HDMI1.4 | ||
| 分辨率 | 48KHZ | ||
| 比特率 | 384kbps | ||
| 視頻（標清） | 編碼標準 | MPEG-2 | |
| 輸入接口 | CVBS RCA座 | ||
| 輸入電平 | 0.6 ~1.5Vp-p | ||
| 輸入反射 | 30dB min | ||
| 輸入阻抗 | 75Ω | ||
| 音頻（標清） | 編碼標準 | MPEG1 Layer II | |
| 輸入接口 | CVBS RCA座 | ||
| 輸入電平 | -10~10dBm | ||
| 輸入阻抗 | 10KΩmin | ||
| 調制參數 | 調制標準 | DVB-T COFDM | |
| 帶寬 | 6/7/8MHz | ||
| 調制星座 | 64QAM | ||
| 碼率 | 7/8 | ||
| 保護間隔 | 1/32 | ||
| 傳輸模式 | 8K | ||
| MER | ≥40dB | ||
| RF頻率范圍 | 300-870MHz 最小步進0.1MHz |
| 型號區分備注：SK-860TH為DVB-T高清、SK-860TA為DVB-T標清； |
4、DVB-C調制模組參數：
| DVB-C | 視頻（高清） | 編碼標準 | H.264 |
| 輸入接口 | HDMI1.4 | ||
| 分辨率 | 最高支持1920*1080_30P | ||
| 比特率 | 0.5-19.5Mbps | ||
| 音頻（高清） | 編碼標準 | MPEG1 Layer II | |
| 輸入接口 | HDMI1.4 | ||
| 分辨率 | 48KHZ | ||
| 比特率 | 384kbps | ||
| 視頻（標清） | 編碼標準 | MPEG-2 | |
| 輸入接口 | CVBS RCA座 | ||
| 輸入電平 | 0.6 ~1.5Vp-p | ||
| 輸入反射 | 30dB min | ||
| 輸入阻抗 | 75Ω | ||
| 音頻（標清） | 編碼標準 | MPEG1 Layer II | |
| 輸入接口 | CVBS RCA座 | ||
| 輸入電平 | -10~10dBm | ||
| 輸入阻抗 | 10KΩmin | ||
| 調制參數 | 調制標準 | ITU-T J.83A | |
| 調制星座 | 64QAM | ||
| 符號率 | 0.5-19.5Mbps自適應 | ||
| MER | ≥40dB | ||
| RF頻率范圍 | 45-950MHz最小步進0.1MHz |
| 型號區分備注：SK-860CH為DVB-C高清、SK-860CA為DVB-C標清 |
